Шведка - новый вариант. Страница 2.

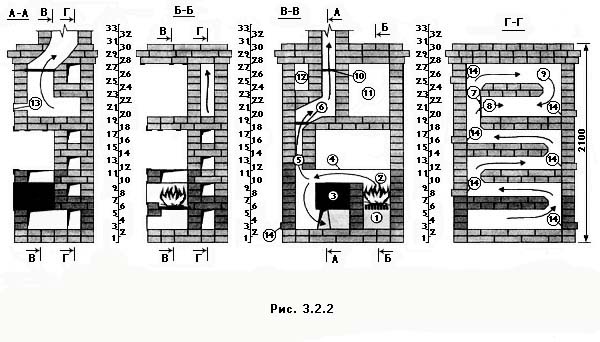

Рис. 3.2.2. Разрез печи: 1 - поддувало; 2 - топка; 3 - духовка; 4 - варочная плита; 5 - дымоход "летний" топки; 6 - задвижка "летней" топки; 7 - задвижка "осенней и зимней" топки; 8 - дымоход "осенней" топки; 9 - дымоход "зимней" топки; 10 - задвижка дымовой трубы; 11 - ниша 38х38 см, высотой 56 см; 12 - печурка 12х38 см, высотой 28 см; 13 - дверка для чистки трубы и подключения самоварной трубы; 14 - выдвинутые на 10 мм кирпичи для чистки дымоходов.

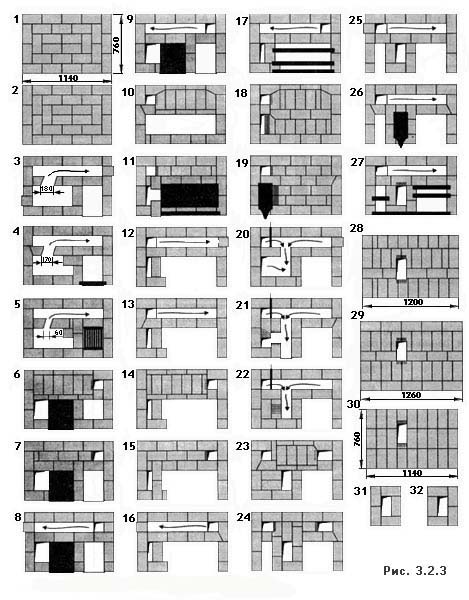

При растопке печи следует открыть основную задвижку 10 (рис. 3.2.2) трубы и задвижку 6 «летнего» хода. Дымовые газы из топливника 2, пройдя между духовкой и варочной плитой и далее по каналу 5 устремятся в дымовую трубу, не нагревая печь. В этом режиме хорошо летом готовить пищу, не отапливая помещения. Если комнату нужно прогреть незначительно, после 10-15 мин топки «по-летнему» необходимо открыть задвижку 7 «осеннего» режима топки, а «летнюю» закрыть. За счет силы тяги, создаваемой в прогретой дымовой трубе, дымовые газы устремятся вокруг духовки в нижний канал и по всем горизонтальным последовательным оборотам дойдут до задвижки 7 и через дымоход 8 «осенней» топки направятся в дымовую трубу (см. разрез Г-Г на рис. 3.2.2 и 21 ряд на рис. 3.2.3). Включать все дымообороты можно после 10-15 мин топки в «осеннем» режиме. Для этого достаточно закрыть задвижку 7. Дымовые газы станут двигаться вверх по каналу «зимней» топки и далее, прогревая и верхнюю часть печи, до дымовой трубы. Печь прогреется, рационально расходуя тепло, полученное в топливнике. После двух часов топки в «зимнем» режиме поверхность печи будет теплой в течение восьми часов после прекращения топки.

Для кладки печи требуется:

• Кирпич красный - 550 шт.
• Кирпич огнеупорный - 150 шт.
• Глина + песок - по потребности.
• Дверка поддувальная 13х25 см. - 1 шт.
• Дверка топочная 21х25 см. - 1 шт.
• Дверка самоварная 7х13 см. - 1 шт.
• Духовка 28х37х31 см. - 1 шт.
• Колосниковая решетка 25х25 см. - 1 шт.
• Плита чугунная 2-конфорочная 28х70 см. - 1 шт.
• Задвижка дымовая 13х25 см. - 2 шт.
• Задвижка дымовая 13х13 см. - 1 шт.
• Стальной уголок 50х50х5х720 мм. - 2 шт.
• Стальная полоска 50х5 мм. - 4.7 п.м.
