Камин со встроенной топкой. Страница 1.

Камин со встроенной топкой. Страница 1.

В настоящее время процесс развития отопительных устройств дошел до высокотехнологичных приборов, в частности чугунных или стальных застекленных топочных камер-кассет с калориферными воздушными трубами. Каминные топки - это сердце любого камина, поэтому они должны быть надежными и долговечными. Сейчас нетрудно встретить предложения типа «...более 1000 моделей каминных топок производителей Германии, Австрии и Швейцарии». Кассеты являются отопительными приборами, во всех смыслах эффективно заменяющими классические кирпичные печи, особенно при соответствующей их наружной отделке.

Для отделки любых каминов с неизменным успехом применяются традиционные материалы: кирпич, естественный и искусственный камень, керамика, дерево. В частности, мрамор эффектно сочетается с любым материалом, а разнообразие его фактур и расцветок позволяет применить любое художественное решение. Полированный или «дикий» с грубой обтеской мрамор великолепно смотрится, например, в сочетании с дубовыми полками. Камины и печи со встроенными кассетами нередко декорируют и изразцовыми «рубашками».

Конструкция камина на основе встроенной топки Каминные кассеты являются сами по себе законченными устройствами стопочными камерами, с газовыми отбойниками, с отражателями лучистой энергии, с куполами, с шиберами и с дымоходами которые могут быть целиком из металлических труб, либо - присоединяться к кирпичным дымоходам. Поэтому облицовка подобных каминов по конструкции делается облегченной. В основе - собираемый из металлических уголков или арматурных стержней каркас, внутри которого размещена каминная вставка. К каркасу монтируются, например, готовые изразцовые блоки.

Способ изготовления изразцовых блоков достаточно трудоемок, но в итоге они весьма технологичны при дальнейшем монтаже. Изразцы, тщательно подобранные по размеру блока, по рисунку и цвету, укладывают на лицевую сторону. Через отверстия в румпах продевают арматурные штыри и вяжут их отожженной проволокой. Заполнив промежутки между изразцами и отверстия цементным термостойким раствором, таким же раствором заливают всю обратную поверхность изразцового блока. Блок крепят к металлическому каркасу камина при помощи выступающей по углам блока арматуры. В некоторых случаях изразцовые блоки надевают на металлические штыри каркаса камина, укрепленные на основании. Для этого при заливке блока предусматривают технологические отверстия.

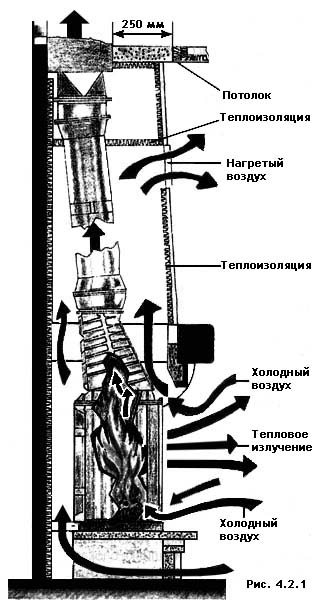

Вообще конструкция камина на основе встроенной топки предусматривает дополнительное использование конвекционного тепла, передаваемого раскаленными металлическими стенками топки и дымохода воздуху, который поступает в отверстия в шестке и в верхней части портала, нагревается, циркулируя внутри камина в пространстве, ограниченном слоем теплоизоляции, и выходит горячим в верхнее вентиляционное отверстие купола камина, отдавая накопленное тепло помещению (рис. 4.2.1 справа).

Вот почему размеры каркаса камина должны быть такими, чтобы между телом каминной вставки и тыльной стороной изразцового и нижнюю часть облицовывают изразцовыми блоками, а для оформления купола используют гипсокартон, изолированный изнутри негорючими базальтовыми или каолиновыми матами. В этих конструкциях также обязательны зазоры между телом камеры, дымоходами и облицовкой.

Общая схема монтажа камина с кассетной вставкой (фото 4.2.1) такова. После выбора места установки камина делают основание под него. В связи с относительно небольшим весом конструкции основание под камин можно устроить непосредственно на полу помещения (за исключением полов плавающей конструкции). Уложив слой гидроизоляции (при необходимости и слой теплоизоляции), под постамент камина делают армированную арматурной сеткой стяжку толщиной 10-15 мм из цементнопесчанного раствора, которая будет служить основанием камина.

Следующий этап - это сооружение постамента металлической каминной топки. Постамент, как и всю облицовку, можно сделать из кирпича, но лучше (из-за меньшего собственного веса и простоты обработки) - из газобетонных блоков. Этот материал имеет достаточную прочность, ему просто придать необходимую форму и размеры обычной ножовкой и рашпилем. Газобетон легко поддается дальнейшему оштукатуриванию или облицовке. Например, искусственным или натуральным камнем, керамическими плитками или изразцами.

Газобетонные блоки кладут на растворе или специальном клее. Портальный порог можно сразу выполнить из натурального камня, например мрамора. Мраморный цоколь приклеивают к постаменту термостойким клеем или фиксируют при помощи дюбелей и шурупов с декоративными головками.

Верхняя поверхность постамента должна быть горизонтальной. Ее штукатурят цементным раствором, накладывая слой толщиной 10-15 мм. На место для установки чугунной топки необходимо положить слой термостойкой теплоизоляции (асбокартон) и металлический лист (кровельное железо). Место под чугунную топку должно быть выбрано с таким расчетом, чтобы между стенками топки и слоем теплоизоляции оставалось пространство для системы конвекционного обогрева, и чтобы длина имеющегося металлорукава-дымохода обеспечивала удобное и надежное подсоединение к предварительно сделанному отверстию в имеющемся дымоходе. Можно предусмотреть дополнительные отверстия для обдува и охлаждения днища топки, поступающим из шестка воздухом.
