Собственно классическая кирпичная печь-каменка традиционно связывается с рубленой баней, поскольку именно там и предполагается проектировать, т. е. «плясать от печки». Подобных конструкций много в соответствующей литературе, но если приглядеться внимательнее, можно заметить расхождения и даже принципиальные противоречия в рекомендациях весьма авторитетных мастеров-печников. Не будем разбираться, кто прав или неправ в той или иной ситуации, скорее всего, существуют альтернативные варианты при решении каких-то конкретных вопросов. А это означает, что есть выбор. Вот почему резонно «семь раз отмерить» при решении многих проблем, связанных со строительством семейной бани, как советует Г. Резник - крупный специалист и большой энтузиаст печного дела.
Печь-каменка для бани
Размечают и кладут печь-каменку сразу после возведения сруба до устройства полов, перегородок и потолков. К сложенной печи «привязывают» остальные конструкции бани. На рисунке 5.2.1 приведены основные взаимозависимые размеры каменки, а также промежутки (отступы) между элементами строения и печью, обеспечивающие противопожарную безопасность бани. Рисунки 5.2.2, 5.2.3 дают представление об общем виде и о внутреннем устройстве печи. С особой тщательностью нужно устраивать элементы дымохода печи, от которых зависит пожарная безопасность всего строения, а именно: разделку трубы у потолка (распушку), разделку трубы у крыши (выдру) и оголовок.
Высота трубы относительно сгораемой кровли должна быть не менее 80 см, а относительно несгораемой кровли - не менее 50 см. На устье трубы необходимо устройство искроуловителя - металлической сетки с ячейками не более 5 мм. Температура дыма на выходе из трубы в атмосферу - более 200oС, поэтому кровля бани является зоной повышенного риска возгорания.
Расстояния между кирпичной поверхностью и сгораемыми конструкциями (деревянными частями бани) в целях пожарной безопасности должны быть не менее 40 см, если же конструкция защищена от возгорания, то не менее 25 см. Трубу для печи делают обычно насадной, то есть на массиве печи. Толщина стенок печи и трубы должна быть не менее полкирпича. Толщину же стенок дымовой трубы в проеме потолка (потолочная разделка) из сгораемого материала предусматривают 38 см (можно в один кирпич с заполнением зазоров негорючим материалом). При устройстве разделки необходимо учитывать возможную осадку здания, поэтому делать упор и жестко соединять разделку с конструкциями потолка не следует.
Рисунок 5.2.1

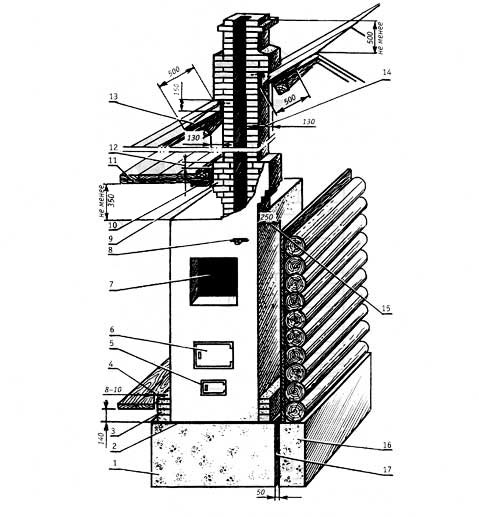

Кирпичная печь-каменка для русской бани: 1 - фундамент печи; 2 - гидроизоляция; 3 - защитная стенка печи на глиняном растворе; 4 - отступ от пола (8-10 мм); 5 - дверка поддувальная; 6 - дверка поточная; 7 - окна для выхода пара; 8 - дымовая заслонка; 9 - потолочная разделка дымовой трубы (25 мм); 10 - противопожарная асбестовая прокладка (5 см); 11 - потолок; 12 - возвышение потолочной разделки (5-7 см над потолочным перекрытием); 13 - фартуки для кровельной стали; 14 - противопожарный отступ дымовой трубы от деревянных конструкций чердачного помещения; 15 - отступ от стены или перегородки с противопожарным слоем; 16 - фундамент строения; 17 - зазор между фундаментом стены и печи-каменки (не менее 5 см).

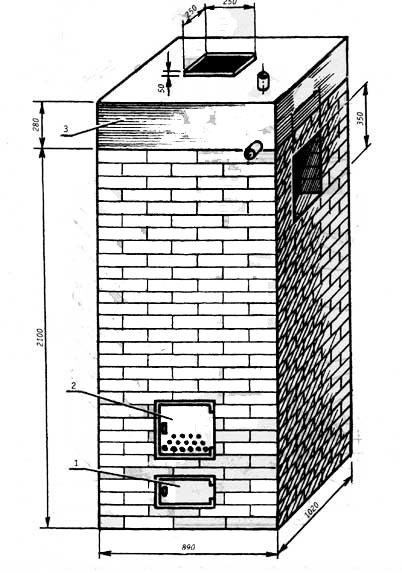

Рисунок 5.2.2
