Вполне естественно желание помимо обогрева помещения наделить печь и еще какими-либо полезными свойствами. Вот почему традиционно отопительно-варочные печи кроме отопления предназначены еще для приготовления пищи, выпечки хлеба в небольших количествах и нагревания воды. Поэтому печи такого типа имеют кухонные плиты, духовые шкафы и водогрейные коробки. Печи, предназначенные для выпечки хлеба, имеют специальные камеры.

К отопительно-варочным печам относятся русские печи, кухонные плиты с обогревательными щитками типа «шведки». Обогревательные части отопительно-варочных печей, так же как и отопительные печи, бывают с разными системами дымооборотов, чаще всего со смешанными. В отопительно-варочных печах большое количество теплоты отдается в помещение через жарочную плиту и духовой шкаф, т. е. передняя часть печи имеет большую теплоотдачу, чем остальные. Это обстоятельство следует учитывать при размещении таких печей.

Водогрейные коробки в отопительно-варочных печах ставят так, чтобы нагрев их происходил за счет теплоты отходящих в дымовую трубу газов. При расположении водогрейных коробок в зоне горячих дымовых газов много теплоты тратится на испарение воды, которое будет происходить непрерывно как во время топки, так и после нее. Духовые шкафы во избежание перекаливания покрывают слоем глиняной смазки и обкладывают стенками из кирпичей «на ребро».

В весьма многочисленной литературе по печному делу сложился, что называется, канонический круг описаний отопительно-варочных печей. Некоторые из них приводятся ниже с учетом того обстоятельства, что так или иначе, а любая даже самая новая печь всегда содержит в себе элементы конструкции какой-либо, а то и нескольких, печей классических.

Русские печи

Обыкновенная русская печь, которая до настоящего времени широко распространена в сельской местности, имеет существенный недостаток, заключающийся в том, что низ ее почти до самого пола совершенно не прогревается. Устройство плиты в шестке и пристройке обогревательного щитка уменьшили этот недостаток, но после такой реконструкции печь стала еще более громоздкой, возрос и расход топлива.

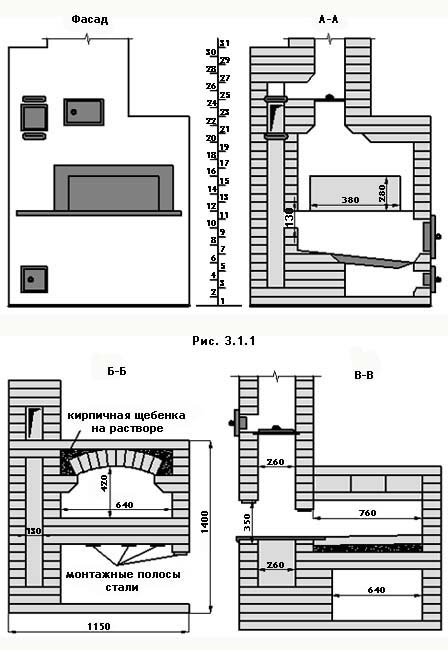

На рис. 3.1.1 приведен чертеж русской печи с плитой в шестке и обогревательным щитком. Размер 115x129 см - минимальный для печей такого типа. Размеры печи можно увеличить за счет длины. Обогревательный щиток при этом можно оставить прежних размеров.

Свод камеры для выпечки хлеба арочный. Возвышение свода 7 см. Под выкладывают с подъемом к задней стенке. Подъем 5 см. Основанием для пода служат три ряда кирпичной кладки. Ниже расположена камера-подпечек. Дымовая труба русской печи до горизонтальной разделки имеет сечение 26x26 см, выше - 26x13 см.

Улучшенная русская печь «Колхозная теплушка» конструкции И.С. Подгородникова

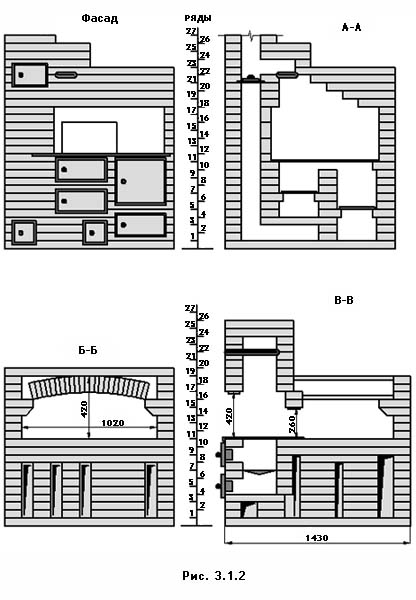

Совершенствование русской печи шло по пути создания нижнего прогрева. В результате было создано несколько конструкций улучшенных русских печей, среди которых удачной является «Колхозная теплушка». Конструктором разработано несколько вариантов «Теплушки». Большое признание получила «Теплушка-15» с передней топкой (рис. 3.1.2). Печь состоит из двух камер, расположенных одна над другой. Верхняя камера - варочная. В нижней камере установлены кирпичные столбики, которые поддерживают под и являются аккумуляторами теплоты. Печь оборудована водогрейной коробкой и имеет жарочную плиту в шестке.

У печи два топливника: основной, которым пользуются в зимнее время для отопления и круглый год для выпечки хлеба; дополнительный, используемый для приготовления пищи в летнее время и зимой, когда массив печи находится в разогретом состоянии.

При сжигании топлива в основном топливнике дымовые газы через отверстие в своде попадают в верхнюю камеру и затем через отверстия, расположенные у стенок, опускаются в нижнюю камеру, а оттуда отсасываются дымовой трубой, которая начинается от дна нижней камеры.

При сжигании топлива в дополнительном топливнике дымовые газы вначале попадают в основной топливник, а оттуда - в верхнюю камеру. Далее при топке по-зимнему газы уходят в нижнюю камеру, при топке по-летнему - в дымовую трубу.

При эксплуатации печи нужно помнить следующее:

  • сжигать топливо одновременно в обоих топливниках нельзя; когда пользуются одним топливником, поддувальная и топочная дверки другого топливника должны быть плотно закрытыми;
  • печь надо топить при закрытой заслонке; если нужно открыть заслонку во время топки, то предварительно следует открыть вентиляционную задвижку;
  • пользоваться верхней камерой для приготовления пищи можно только после того, как хорошо разгорятся дрова, т.е. через 8-10 мин после растопки;
  • варить пищу в верхней камере (на поду) можно в течение нескольких часов после топки печи;
  • для выпечки хлеба печь топят по-зимнему, топливо сжигают в основном топливнике.
