Печные трубы. Другие приемлемые решения. Страница 1.

Печные трубы. Другие приемлемые решения. Страница 1.

Печные трубы Из изложенного выше в частности можно сделать и такие выводы. Наиболее традиционные насадные трубы, как правило, применяются и с наиболее традиционными же каменными печами. Коренные трубы сами по себе представляют солидные сооружения, создание которых должно иметь под собой весомые основания. А как быть с металлическими печами, доля которых, особенно применительно к баням, неуклонно увеличивается? Можно, конечно, приобрести комплект современных труб промышленного изготовления. Но случается, что по разным причинам это мало устраивает. Тут есть много вопросов. Обратимся опять же к опыту В.П. Филипьева, который и этой теме уделил серьезное внимание.

Огонь, металл и разные трубы

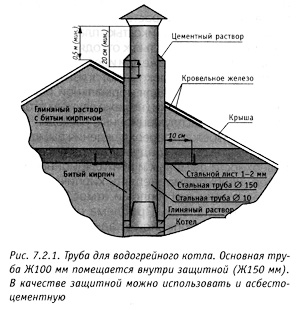

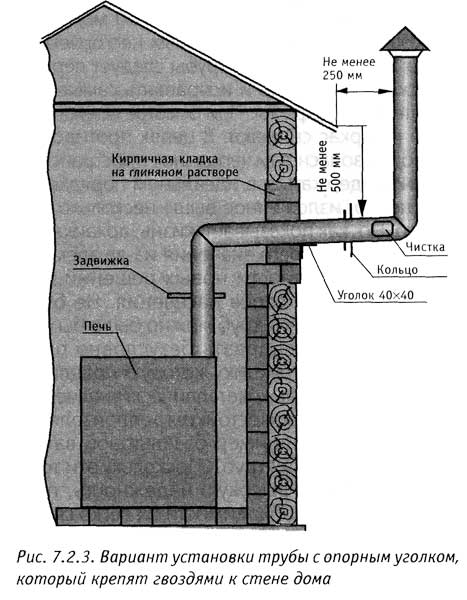

Покупая металлическую печь, как правило, приобретают еще и проблему ее установки и ввода в эксплуатацию. Наиболее сложны, пожалуй, варианты защиты деревянных строений при установке в них металлических печей. На рис. 7.2.1 показана труба для водогрейного котла. Основная труба ∅700 мм помещается внутри защитной (∅150 мм). В качестве защитной можно использовать и асбестоцементную. На рис. 7.2.2 приведен пример защиты потолка кирпичной кладкой, так называемой распушкой. Конструкция хороша для бань, где печь, как правило, довольно производительна и дает высокую температуру. Эти типы печных труб хороши еще и тем, что при прогорании внутренней трубы наружная защищает от пожара. Если дом уже построен и вы решили поставить печь, а чердачное перекрытие и крышу не хочется трогать, то трубу можно вывести через стену дома. На рис. 7.2.3 показан вариант установки трубы с приваренным уголком, который крепят гвоздями к стене дома. Труба проходит через стену под небольшим углом к горизонту для лучшей тяги. Кольцо на колене трубы снаружи необходимо для того, чтобы защитить стену дома от воды во время дождя. Влага доходит до кольца, собирается в его нижней части и стекает в стороне от дома. Если труба получается тяжелой, то снаружи под вертикальной частью можно поставить опору из такой же трубы, замуровав низ опоры в бетон, а сверху сварив ее с вертикальной частью трубы. Рассмотрим случай, когда дом достаточно высок (рис. 7.2.4). Такой вариант был выполнен с канадской печкой. Чтобы не вести трубу внутри помещения, ее сразу вывели наружу. Под трубу сделали небольшой фундамент. На нем выложили столбы размером 1,5x1,5 кирпича и соединили идущей из помещения горизонтальной кладкой, которая удерживается снизу на 4 стальных уголках. На выходной патрубок печи надели стальную трубу соответствующего диаметра, которую уплотнили асбестовым шнуром на глине и обложили с зазором не менее 3-5 см сбоку и сверху кирпичом. Снаружи установили печную дверцу для чисты. Далее кладку вели как в случае обычной дымовой трубы. В месте установки асбестоцементной 150-мм трубы временно поставит обрезок кругляка диаметром на 1-2 см больше наружного диаметра трубы, кладку вели уже с расширением и не менее 4 рядов.

*** Для просмотра чертежей, кликните по картинке

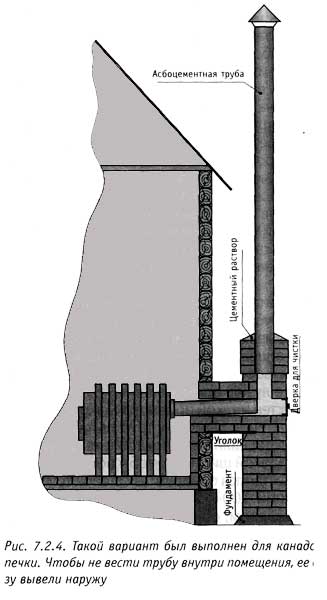

После кладки кругляк вынули и зачистили швы как снаружи, так и внутри. Вся кладка - на цементном растворе. Кладке нужно дать просохнуть не менее недели. Затем сверху установили асбестоцементную трубу с защитным козырьком, выровняли ее по вертикали, в пустоты заложили битый кирпич и заделали в месте выхода из кирпичной кладки цементным раствором. При устройстве защитной обкладки кирпичом на ребро (см. рис. 7.2.3, 7.2.4) между деревянной стеной и кладкой следует оставить воздушный зазор 1-2 см. Стальную печь в этом случае можно ставить на расстоянии до 10 см от обкладки.
