Печь-камин В.М. Масютина. Страница 1.

Печь-камин В.М. Масютина. Страница 1.

*** Для просмотра чертежей, кликните по картинке

Печь-камин В.М. Масютина Описывать всевозможные конструкции печей можно было бы еще очень долго. Но давайте обратим внимание вот на какую сторону вопроса. Чем больше рассматривается конструкций, тем неизбежнее проблема выбора, о которой речь у нас будет возникать неоднократно. Даже определившись с выбором типа печи, например, кирпичной, переходишь лишь к следующему, отнюдь не простому, уровню выбора. И не мудрено. Конструкций кирпичных печей сотни. А для выбора хотелось бы узнать побольше о предметах сравнения. В качестве примера рассмотрим лишь одно предложение признанного мастера, автора многих книг и публикаций В.М. Масютина - печь-камин с плитой и духовкой. В литературе можно встретить описания пяти объемных решений печи-камина, из которых несколько подробнее остановимся лишь на одном (рис. 3.3.1 - 3.3.2). Используя эти варианты в прямом и зеркальном изображении, т. е. фактически имея уже десять модификаций для практической реализации, можно в доме любой планировки найти место для удобного расположения предлагаемой печи-камина.

Столь универсальная конструкция позволяет иметь одновременно с отопительной печью небольшую плиту и духовку, а также очаг открытого огня - камин. Такой набор отопительных агрегатов вполне оправдан: отопительная печь необходима для обогрева помещений; небольшая плита позволяет во время топки печи использовать огонь для подогрева воды и пищи; духовка нужна для сушки фруктов, грибов и хранения подогретой пищи; камин, обладая быстрой отдачей лучистого тепла и хорошо вентилируя отапливаемые помещения, создает дополнительный комфорт в ненастную погоду.

Печки для сауны

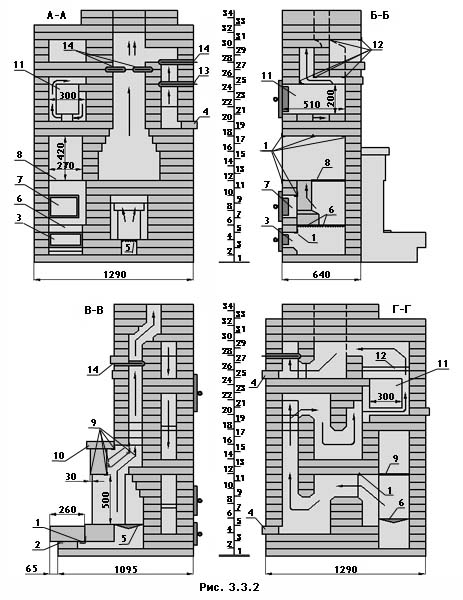

Рис. 3.3.2. Сечение варианта печи-камина В.М.Масютина: 1 - стальной уголок длиной 400 мм; 2 - стальная полоса 400 мм; 3 - дверка поддувала; 4 - кирпичные вкладыши для прочистки; 5 - колосниковая решетка камина; 6 - колосниковые решетки печи; 7 - дверка топки; 8 - чугунная плита; 9 - стальные уголки 650 мм; 10 - каминная доска; 11 - духовой шкаф; 12 - стальной уголок 500 мм; 13 - задвижка летнего хода; 14 - задвижка камина; 15 - задвижка зимнего хода.

Предлагаемая печь-камин многократно проверена на практике и показала себя надежной и экономичной в эксплуатации. Она имеет теплоотдачу приблизительно 2000 ккал/ч и рассчитана на обогрев помещений общей площадью 20-25 м2. Плита одноконфорочная, активная площадь ее нагрева - около 10 дм2. Духовка расположена в зоне умеренного подогрева, температура внутри нее во время топки 50-80oС.

Печь имеет летний и зимний ходы. Летний ход более короткий, и им пользуются при растопке печи в сырую и холодную погоду (прямая тяга позволяет быстрее прогреть трубу), а также при использовании только одной плиты. Зимний ход включают при отоплении помещений и использовании духовки. Габариты камина подобраны для комнаты площадью 15-18 м2.

Кирпич. Для кладки печей используется полнотелый глиняный (красный) кирпич полусухого или пластического прессования размером 250x120x65 мм. Масса обыкновенного кирпича от 3,2 до 3,8 кг. Прочность на сжатие - от 50 до 300 кг/см2. Эффективный (пустотелый, дырчатый), а также силикатный кирпич применять для кладки печей и дымоходов не допускается. Первый имеет плохую теплоотдачу, второй - от высокой температуры разрушается.
