Банные печи. Классическая кирпичная. Страница 2.
Разделку выводят на 5-7 см выше максимального уровня потолочного перекрытия. Проходное сечение дымовой трубы каменки предусматривают, как у традиционной русской печи. Конструкция такой трубы - 6 кирпичей на один ряд кладки по периметру. На языке печников - это кладка трубы «шестериком». Дымовую трубу печи кладут в полкирпича только из глиняного кирпича на глинопесчаном растворе. Выше кровли и 3-4 ряда перед кровлей трубу выкладывают на цементном растворе с добавлением глины. Наружную поверхность трубы в чердачном помещении штукатурят кладочным глинопесчаным раствором для сохранения герметичности. Затем производят побелку для обнаружения трещин в трубе. Температура внутри трубы над потолком достигает 400-500oС, поэтому пожары в банях случаются в основном из-за неправильного устройства дымовой трубы. Между кирпичной трубой и деревянными частями крыши (стропилами, обрешеткой, обшивкой) должно быть свободное расстояние не менее 13 см. Зазоры между трубой и кровлей закрывают фартуками из оцинкованной кровельной стали шириной не менее 60 см. Асбоцементные, а особенно металлические трубы необходимо заключать в термозащитные обоймы. Один из возможных вариантов такой конструкции изображен на рис. 5.2.4. Перед топочной дверкой печи на деревянный пол укладывают металлический лист шириной 50 см и длиной по всему фасаду печи. Под лист подкладывают слой термоизоляции из войлока, пропитанного глиняным раствором, из асбеста или термостойкой минеральной ваты. Нельзя на фундамент печи укладывать половые балки или другие элементы конструкции строения. Размеры фундамента каменки в плане больше размеров самой печи на 10-15 см с каждой стороны. Между фундаментом и кладкой печи во избежание отсыревания кирпичной кладки каменки устраивают гидроизоляцию.

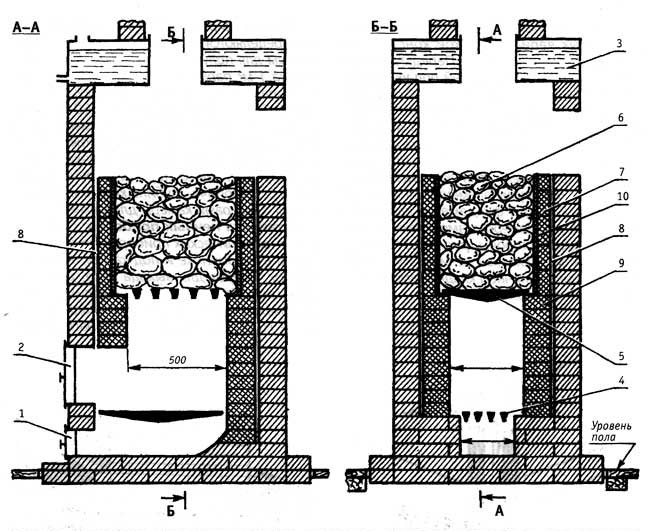

Рисунок 5.2.3
Внутреннее утройство печи-каменки: 1 - поддувало; 2 - топка; 3 - бфак для воды; 4 - колосники топки; 5 - колосники под булыжником; 6 - булыжник; 7 - футеровка камеры для булыжника; 8 - защитный отступ (5-8 мм) футеровки от печи; 9 - футеровка топливника; 10 - отделка камеры для булыжника листом из нержавеющей или кровельной стали.
