Традиционные отопительно-варочные печи. Страница 2.

Традиционные отопительно-варочные печи. Страница 2.

*** Для просмотра чертежей, кликните по картинке

К концу топки прикрывают вьюшку, а когда в топливнике остаются одни угли, вьюшку закрывают полностью, а вентиляционную задвижку приоткрывают. В таком состоянии печь выдерживают 10-15 мин, после чего «сажают» хлеб. Готовность пода проверяют, бросив на него немного муки. Если мука почти не меняет цвета, накал пода недостаточный; если мука чернеет, под перегрет и камеру следует охладить; коричневый цвет свидетельствует о нормальном нагреве пода.

Для кладки печи требуется:

  • Кирпич - 900 шт.
  • Колосниковые решетки 18x25 см. - 2 шт.
  • Колосниковая решетка 14x12 см. - 1 шт.
  • Дверка топочная 28x27 см. - 1 шт.
  • Дверка топочная 14x27 см. - 1 шт.
  • Дверка поддувальная 14x27 см. - 1 шт.
  • Дверка поддувальная 13x14 см. - 1 шт.
  • Дверка вьюшечная 14x27 см. - 1 шт.
  • Дверки прочистные 13x14 см. - 6 шт.
  • Вьюшка диаметром 24 см. - 1 шт.
  • Вьюшечные задвижки 13x25 см. - 2 шт.
  • Заслонка (из кровельной стали) 42x40 см. - 1 шт.
  • Водогрейная коробка 50x26x15 см. - 1 шт.
  • Плита кухонная на две конфорки - 1 шт.
  • Сталь полосовая 40x15 мм. - 1,1 м.
  • Сталь полосовая 40x10 мм. - 0,5 м.
  • Уголок стальной 25x25x3 мм. - 1,1 м.
  • Предтопочные листы 50x70 см. - 2 шт.
  • Проволока диаметром 6 мм (для связей) - 12 м.
  • Шайбы к связям - 16 шт.
  • Глина обыкновенная - 0,6 м3
  • Песок - 0,5 м3

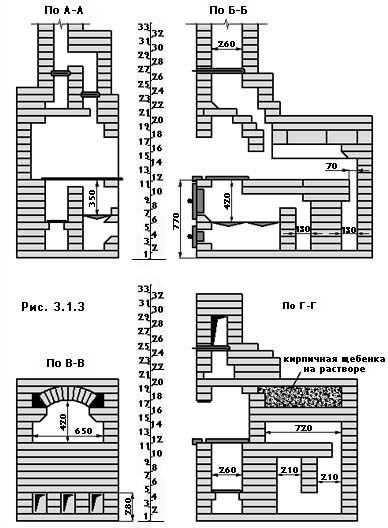

Чертеж «Теплушки» дается с незначительными изменениями, которые в основном коснулись размеров печи. При сохранении принципа действия в конструкцию внесены некоторые упрощения, облегчающие кладку. Экономичность сохранилась на уровне показателей печи первоначальной конструкции. Улучшенная русская печь «Экономка» (рис. 3.1.3). Печь отличается от «Теплушки» меньшими размерами и характером движения дымовых газов. Печь «Экономка» проста по устройству и имеет два топливника: основной и дополнительный. Назначение их такое же, как и у топливников «Теплушки». Дымовые газы из основного топливника через хайло поступают в первую секцию подпольной камеры, затем через подвертки - во вторую секцию, а оттуда через щель в поду - в верхнюю варочную камеру и, пройдя под сводом, попадают в отверстия, расположенные в его передней части и открывающие проход в сборный канал, соединенный с дымовой трубой.

При сжигании топлива в малом топливнике дымовые газы вначале поступают в основной топливник. В малом топливнике хорошо горят древесные отходы (кора, щепа и т. д.) любой степени влажности. Правила эксплуатации печи «Экономка» такие же, как и печи «Теплушка».

Для кладки печи требуется:

  • Кирпич красный - 750 шт.
  • Колосниковые решетки 18x25 см. - 2 шт.
  • Колосниковая решетка 12x14 см. -1 шт.
  • Дверка топочная 28x27 см. - 1 шт.
  • Дверка топочная 25x21 см. - 1 шт.
  • Дверка поддувальная 14x27 см. - 1 шт.
  • Дверка поддувальная 13x14 см. - 1 шт.
  • Дверки прочистные 13x14 см. - 4 шт.
  • Кухонная плита на две конфорки - 1 шт.
  • Вьюшечные задвижки 1 3x25 см. - 2 шт.
  • Заслонка 40x42 см. - 1 шт.
  • Водогрейная коробка - 1 шт.
  • Сталь полосовая 40x10 мм. - 85 см.
  • Сталь полосовая 40x10 мм. - 50 см.
  • Уголок стальной 25x25x3 мм. - 1,5 м.
  • Пруток стальной диаметром 16-18 мм. - 35 см.
  • Предтопочный лист 50x70 см. - 1 шт.
  • Проволока диаметром 6 мм (для связей) - 10 м.
  • Шайбы к связям - 16 шт.
  • Глина - 0,5 м3.
  • Песок - 0,5 м3.
