Традиционные отопительно-варочные печи. Страница 3.

Традиционные отопительно-варочные печи. Страница 3.

*** Для просмотра чертежей, кликните по картинке

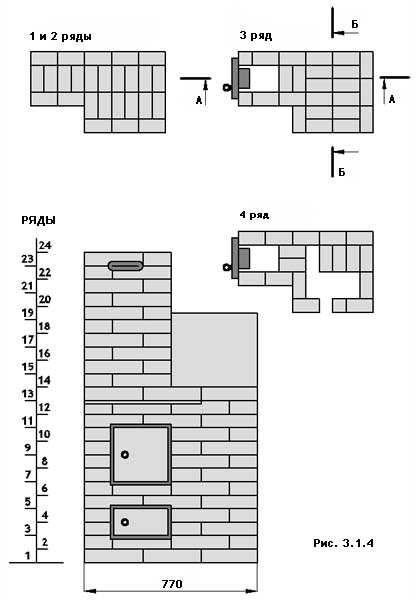

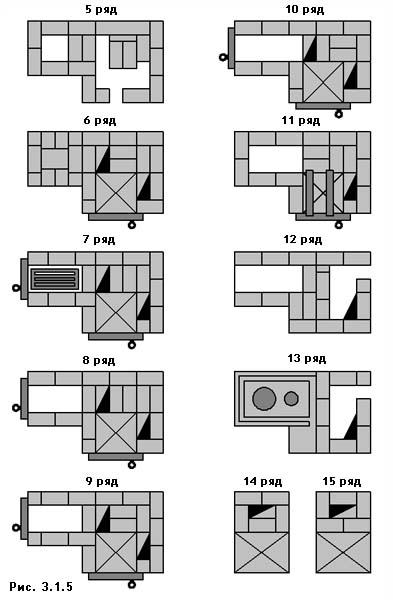

Печь для садового дома (рис. 3.1.4, 3.1.5) предназначена кроме приготовления пищи и отопления для заготовки впрок продукции сада и огорода. Оборудована жарочной плитой, сушильным шкафом, водогрейным баком.

Для кладки печи требуется (без дымовой трубы):
  • Кирпич красный - 225 шт.
  • Глина - 0,2 м3.
  • Песок - 0,2 м3.
  • Колосниковая решетка - 1 шт.
  • Топочная дверка 27x28 см. - 1 шт.
  • Поддувальная дверка 27x13 см. - 1 шт.
  • Плита - 1 шт.
  • Вьюшечная задвижка - 1 шт.
  • Сушильный шкаф 38x38x38 см. - 1 шт.
  • Водогрейный бак 38x50x30 см. - 1 шт.
  • Сталь полосовая 40x3 мм, длиной 45 см. - 3 шт.
  • Уголок стальной 45x45x3 мм. - 180 см.
  • Предтопочный лист 50x70 см. - 1 шт.

При кладке обратить внимание на следующее:

  • 2-й ряд. Положение кирпичей при раскладке должно строго соответствовать чертежу. В дальнейшем это облегчит устройство перекрытий над дверками.
  • 6-й ряд. Трехчетверки под колосниковую решетку уложить околотыми сторонами наружу.
  • 10-й ряд. Верх сушильного шкафа покрыть слоем раствора так, чтобы раствор покрыл монтажные полосы.
  • 11-й ряд. Кирпичи в задней части топливника укладывать в указанной на чертеже последовательности.
  • 12-й ряд выложить по уровню. Затем поверхность кирпичей покрыть раствором. Нанести раствор на наружную поверхность дымовой трубы с той стороны, где она будет соприкасаться с водогрейным баком. Намазать раствор на стенку бака со стороны трубы. Установить бак, слегка притерев его к дымовой трубе.

Для сушки фруктов и ягод с целью увеличения полезной площади нагрева сушильного шкафа в нем устанавливают 3-4 пары полок.

Лист на под шкафа нужно устанавливать после окончания топки. Объем водяного бака можно увеличить, учитывая, что наращивание высоты бака на 10 см увеличивает объем на 20 л. Сечение дымовой трубы выше потолочной разделки можно уменьшить, доведя его до 13x13 см.

Если наружная температура воздуха выше, чем в помещении, процесс образования тяги может затянуться. Более того, может появиться обратная тяга - в поддувало. Поэтому первую топку необходимо производить в такой последовательности. Поскольку под водогрейным баком и в дымовой трубе образуется пробка холодного воздуха, препятствующая проходу дымовых газов, в основании дымовой трубы сначала зажигают факел - «прожигают трубу». Холодную воду в бак не| заливают. Появление тяги будет отмечено характерным гудением пламени. Затем закрывают прочистное отверстие под трубой половинкой кирпича и поджигают сухую растопку в топливнике. После появления тяги в бак небольшими порциями заливают воду.
